如何區分紅外線接收頭的引腳

       紅外線接收頭是將紅外線接收系統和放大電路相結合的一體化接收器。放大電路一般由集成塊和若干電阻、電容等元件組成，需要封裝在一個金屬屏蔽罩內，這導致其電路較為復雜，體積又很小。

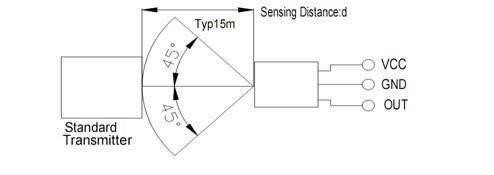

引腳圖

       在工程制作過程中，需要先了解紅外線接收器的引腳，因?yàn)槎际窍赛c(diǎn)焊電路板然后再插入配件。了解引腳之后才能在電路板上準確匹配引腳。那么如何區分3個引腳呢？

       一般有兩種方法，較為簡單的一種是，讓供應商提供型號規格表，通過規格標識表格來識別引腳。另一種是機械表測兩個引腳的電阻，找到阻值較小的引腳，表棒保持不動，紅表棒接VCC,表棒接地，那么剩下的就是信號腳（IR）。

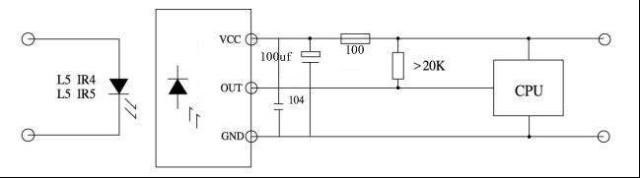

       三個引腳分別輸出為GND、VCC，和OUT，為接地、電源以及信號輸出。不同型號的紅外線接收頭的引腳排列也不同。

       紅外線一體化集成接收頭：通常是有接收、放大、解調一體頭，解調之后，數據“0”和“1”差通常在高低電平的時間或信號周期上反映出來，進行單片機解碼的時候，中斷輸出腳與單片機外部的連接，確定外部中斷間隔的時間以檢索數據。 重點是找到數據“0”和“1”之間的差異。 該輸出可以連接到CMOS、TTL電路，這類型的紅外線接收器一般廣泛用于空調、電視、VCD之類的電器中。
