槽型光電開關的工作方式

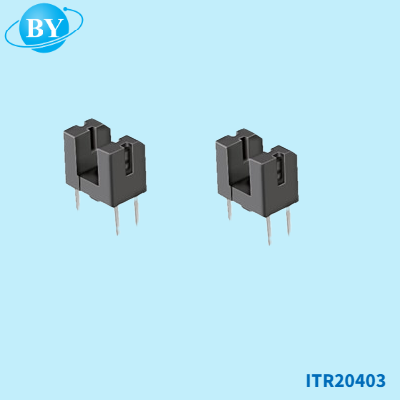

       槽型光電開關的發射器和接收器在插槽的兩側彼此相對放置，以形成槽形的光電元件。發光器可以發出紅外光或可見光，并且接收器可以不受阻礙地接收光。然而，當檢測到的物體穿過狹槽時，光被切斷，光電開關被激活，開關控制信號被輸出以切斷或接通負載電流，這樣一次控制操作就完成了。由于整體結構的限制，槽型光電開關的檢測距離通常只有幾厘米。

       下面是其他光電開關的工作方式

　?。?）對射型光電開關

       可以通過將發光器件和接收器件分開來延長感測距離。發光器件和接收器件形成稱為對射光電開關。 對射式光電開關的感應距離可以達到幾米或幾十米。 使用對射型光電開關時，在被檢測物的通過路徑的兩側分別安裝發光器和受光器，在被檢測物通過時遮擋光路，光接收器會輸出開關控制信號。

　?。?）反光板型光電開關，

       發光器和接收器安裝在同一設備中，反光板安裝在前面，并且根據反射原理實現光電控制功能，這稱為反光板反射式光電開關。在正常情況下，發光器發出的光源會從反光板反射出去，并被接收器接收。當檢測到的物體擋住光路，接收器無法再接收光時，光電開關就操作并輸出開關控制信號。

　?。?）擴散反射型光電開關，

       擴散反射型光電開關檢測頭還配備有發射器和接收器，但擴散反射型開關前面沒有反光板。通常情況下，接收器是收不到發光器發出的光的。在檢測過程中，當檢測到的物體通過，阻擋光并反射一些光時，接收器接收光信號并輸出開關信號。
