如何判斷槽型光電開關好壞的方法

現在，各種光電開關廣泛應用于自動監控、自動控制、自動計數等生產領域。在實際生產中，根據光電開關的動作原理，使用兩萬儀表，快速判斷溝型光電開關的好壞。在這里，以線圈上的計數用的槽型光電開關為例，介紹試驗方法。

先把萬用表撥在R×100擋，兩表筆分別測C、E的正、反向電阻應為無窮大，否則已損壞或性能變差。接著把黑表筆搭在C腳，紅表筆搭在E腳，繼續把另一只萬用表撥在R×1擋，其黑表筆搭在A腳，紅表筆搭在K腳，利用萬用表的內部電池電壓而使光電發射管工作，那么此時C、E腳的電阻值就會立刻降為較小值。如若拿掉A、K腳表筆，C、E腳電阻值立刻恢復為無窮大。

黑色表筆放在K的腳上，紅色表筆放在A的腳上，C、E的無限大電阻值不變，可以判斷光電開關基本正常。將A、K腳的萬用表設置為R×lO或R×100的話，C、E腳的導通電阻值會逐漸增加。這主要是隨著多儀表電阻的增加，其電阻降低了“輸出”的工作電流，減小了通過光電發光管的電流，使紅外線發光的能力變?nèi)?，光接收管的導通電阻也增大，從而能夠進一步證明光電子開始。開關正常。需要說明。如果采用針式萬用表，另一個采用數字式萬用表，測試時將數字式萬用表連接到C、E腳、針式萬用表A、K腳。這是因為數字多儀表的二極管齒輪或電塊只能提供微小的電流來正常工作光開關中的發光管。

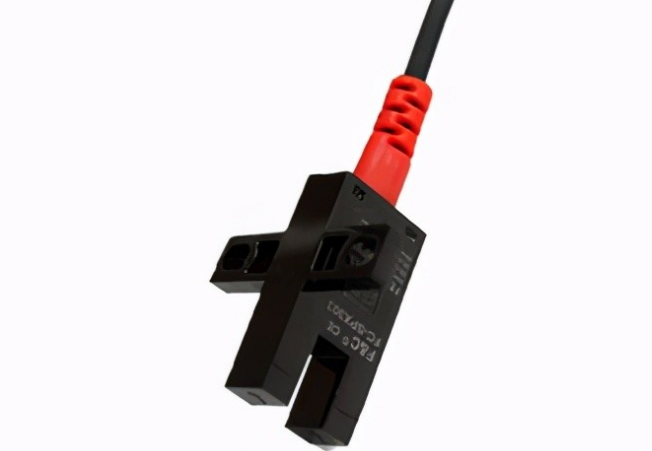

在實際應用中，光電開關的大小和形狀會根據使用場合和用途而有所變化。槽型光電開關典型基本是標準的凹形結構，其光輻射管和接收管分別位于凹陷形槽的兩側，形成光軸。當檢測到的物體通過凹陷形槽阻擋光軸時，光電開關產生檢測到的開關信號。槽型光電開關既安全又可靠，非常適合用來檢測高速變化的生產監視場所。
